پیاده سازی بر و کف ساختمان در مشهد
راهنمای جامع پیاده سازی بر و کف ساختمان در مشهد با اصول تخصصی نقشه برداری،نکات اجرایی،هزینه،ابزارها و استاندارد های لازم برای سازندگان.
مقدمه
پیاده سازی بر و کف ساختمان یکی از حیاتی ترین مراحل قبل از شروع عملیات عمرانی است؛زیرا کوچکترین خطا در این مرحله،می تواند در ادامه پروژه هزینه های سنگین،تاخیرهای گسترده و مشکلات حقوقی با شهرداری مانند از بین رفتن درز انقطاع ورود به ملک مجاور یا معبر مخصوصا در زمانی که بر اصلاحی داریم و آب افتادن به کف طبقه از معبر ایجاد کند.در شهر مشهد،اهمیت این موضوع به دلیل تراکم ساخت و ساز،الزامات سخت گیرانه شهرداری،و حساسیت پروژه های مناطق مختلف(از احمدآباد و الهیه تا وکیل آباد و قاسم آباد)بسیار بیشتر است.
بسیاری از سازندگان مشهدی با این چالش مواجه اند که چگونه یک تیم نقشه برداری قابل اعتماد پیدا کنند تا بر و کف را دقیقا مطابق نقشه تفضیلی،یو تی ام و ضوابط شهرداری پیاده سازی کند.
در این مقاله جامع،هر آنچه سازندگان مشهدی باید درباره پیاده سازی بر و کف ساختمان بدانند را بررسی می کنیم:از تعریف و مراحل اجرا تا ابزار های مورد نیاز ،خطاهای رایج،استاندارد های شهرداری مشهد،هزینه تقریبی،چک لیست نهایی و حتی مقایسه روش های اجرای بر و کف.هدف این محتوا این است که شما به عنوان سازنده،بتوانید بهترین تصمیم را برای پروژه خود بگیرید و با آگاهی کامل وارد فاز اجرایی شوید.
این مقاله بر اساس تجربه میدانی در پروژه های ساختمانی مشهد نوشته شده و به طور کامل نیاز کارفرمایان،سازندگان و مهندسان ناظر این شهر را پوشش می دهد.
پیاده سازی بر و کف ساختمان چیست؟
تعریف تخصصی بر و کف
در نقشه برداری ساحتمان پیاده سازی بر و کف ساختمان مجموعه عملیاتی است که در آن،موقعیت دقیق سازه،تراز ارتفاعی،حدود زمین،مرزبندی ساختمان و اختلاف سطح کف ها با استفاده از ابزارهای نقشه برداری مثل دوربین توتال استیشن مشخص می شود.
چرا بر و کف برای پروژه های مشهد حیاتی است؟
مشهد به دلیل بافت متراکم و قوانین سخت گیرانه شهرداری،حساسیت بالایی نسبت به تجاوز به حریم معبر،اصلاحی ها،برهای داینامیک دارد.بنابراین کوچکترین خطا باعث توقف پروژه جریمه اصلاح سند یا الزام به تخریب می شود.
هدف نهایی این مرحله
-تطبیق دقیق یو تی ام محل ساخت با نقشه شهرداری
-جلوگیری از خطاهای سازه ای
-تایید مهندس ناظر و جلوگیری از جریمه های شهرداری
-شروع درست عملیات اجرایی
مراحل کامل پیاده سازی بر و کف ساختمان در مشهد
بررسی اسناد و نقشه ها
نقشه های یو تی ام بروکف شهرداری، سند ثبتی،پلاک ثبتی و کروکی شهرداری بررسی می شود.
برداشت وضع موجود
نقشه بردار با استفاده از دوربین توتال استیشن،مرزبندی زمین شامل ملک های مجاور،شیب و عرض معبر،نمای ساختمان همسایه ها را برداشت و نقشه ازبیلت وضع مجود تهیه میشود که شامل مساحت ملک عرض معابر و تراز کف پیاده رو و ملک های همسایه میباشد
تطبیق با نقشه تفضیلی مشهد
این مرحله برای جلوگیری از هرگونه مغایرت با طرح های توسعه شهری مشهد الزامی است که معمولا شهرداری اصلاحات معابر رو در نقشه بروکف با درخواست مالک به ایشان تحویل میدهد.
تعیین بر و کف
تراز کف یا همان صفر صفر (+-00.0)،موقعیت ارتفاعی دقیق ساخت که معمولا روی پیاده رو یا جدول در محل ورودی پارکینگ است مبنای ارتفاعی طبقات مثبت و یا منفی در صورت وجود است که در نقشه های معماری مشخص میشود.
تحویل نقشه و تاییدیه مهندس ناظر
در مشهد،بدون تایید ناظر مرحله بتن ریزی یا فونداسیون معمولا امکان پذیر نیست.
استاندارد ها و ضوابط شهرداری مشهد
-رعایت 5صدم ارتفاع ساختمان جهت درز انقطاع بین دو ساختمان حداقل 5 سانت برای ده متر ارتفاع ساختمان و یا ده سانت برای 20 متر ارتفاع بعنوان مثال درز انقطاع طبق مقررات ملی ساختمان
-تطبیق کامل مختصات یو تی ام (شمیم)با سیستم نقشه برداری شهرداری مشهد
-در معابر کمتر از 12 متر،تراز کف ساختمان حتما با شیب طبیعی خیابان هماهنگ می شود
-ارائه گزارش نقشه برداری بر و کف در هنگام درخواست اجرای فونداسیون الزامی است
استاندارد ها و الزامات شهرداری مشهد در پیاده سازی بر و کف
فاصله ها و اصلاحی های شهری
شهرداری مشهد حساسیت خاصی نسبت به معابر 10،12،14،20 و 30 متری دارد.
ضرورت استفاده از نقشه یو تی ام با دقت بالا
برای ایجاد نقاط ثابت زمینی یو تی ام از گیرنده مولتی فرکانس استفاده می شود و پس از آن توسط دوربین توتال استیشن نقاط منشور برچسبی به ساختمان های اطراف منتقل می شود.
لزوم ثبت گزارش نقشه برداری
برای تایید نهایی پروانه و شروع اسکلت مورد نیاز است.
ابزارهای مورد استفاده در پیاده سازی بر و کف

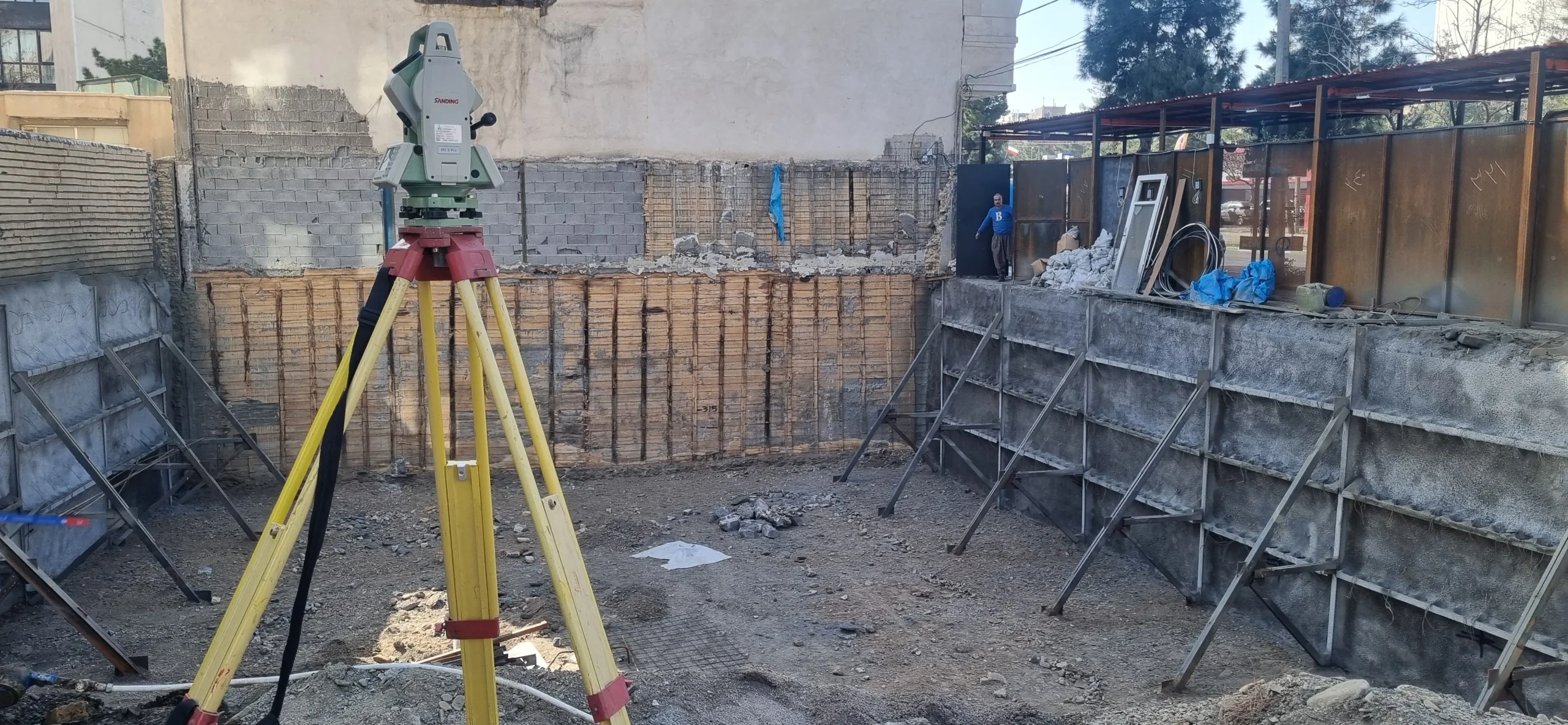

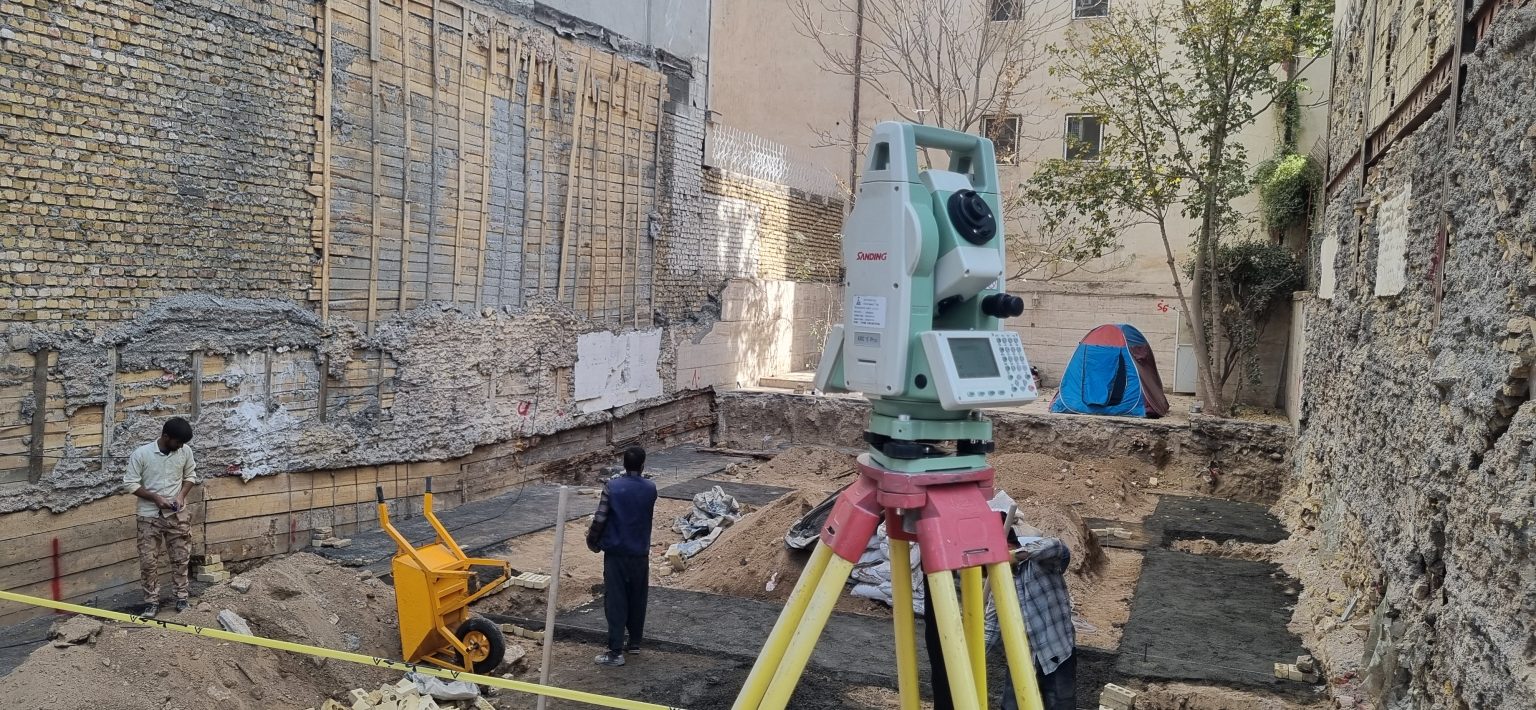

دوربین توتال استیشن
اصلی ترین ابزار عملیات پیاده سازی
دوربین نیوو یا همان ترازیاب که مثل یک شلنگ تراز عمل می کند جهت مشخص نمودن کف
برای کنترل اختلاف سطح ها

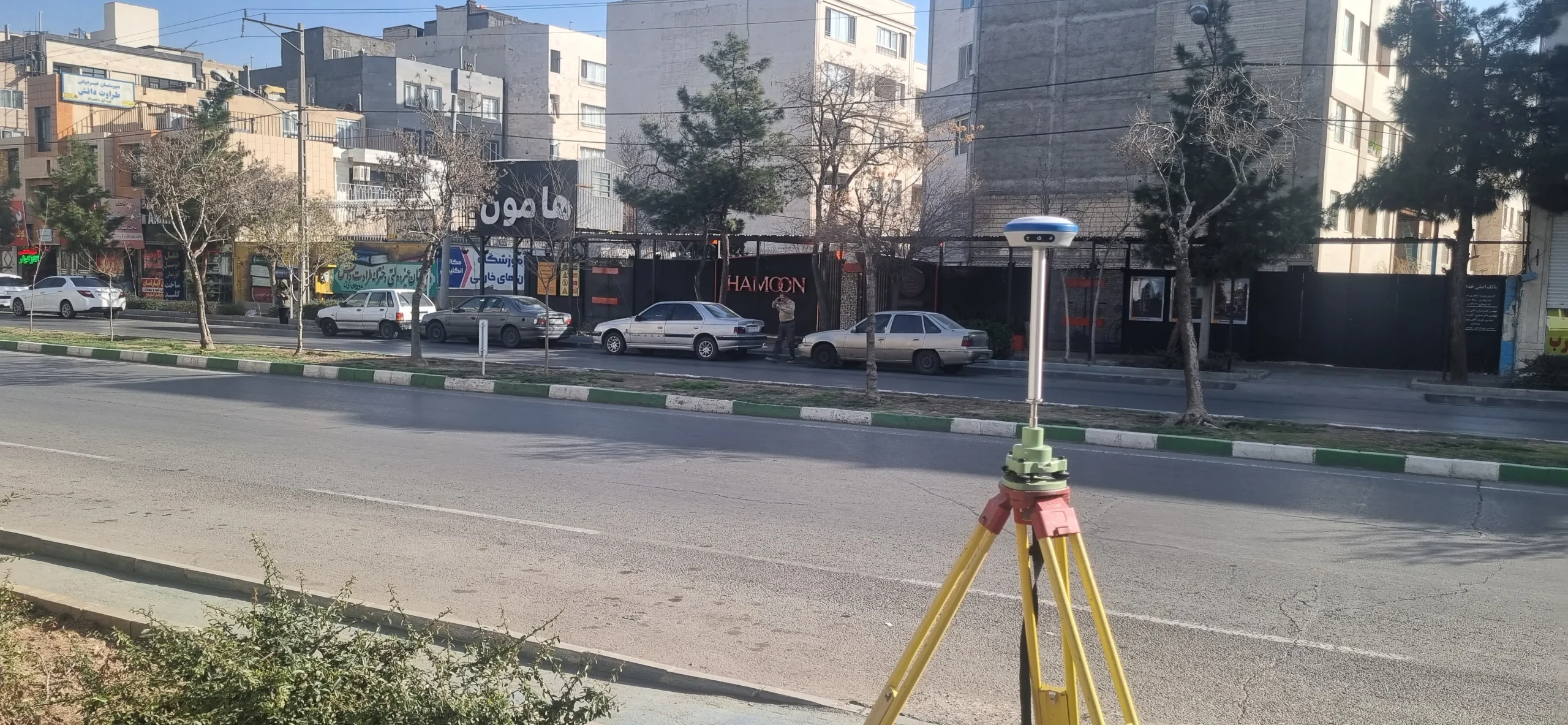

گیرنده مولتی فرکانس
برای تثبیت مختصات پایه ها طبق سیستم یو تی ام شهرداری مشهد
شیلنگ تراز
برای کنترل نهایی در محل
مزایا و اهمیت پیاده سازی صحیح بر و کف برای سازندگان مشهدی
-جلوگیری از تخریب یا توقف پروژه توسط شهرداری
-صرفه جویی میلیونی در هزینه های اصلاحی
-تسریع صدور تاییدیه مرحله قبل از فونداسیون
-افزایش دقت و کیفیت ساخت و ساز
-پیشگیری از مشکلات حقوقی با همسایگان
اشتباهات رایج سازندگان مشهدی در اجرای بر و کف
-استفاده از نقشه های قدیمی بدون هماهنگی با آخرین طرح تفضیلی
-محاسبه نادرست شیب و ایجاد آبگیر جلوی درب ساختمان
-عدم توجه به درز انقطاع ساختمان مجاور
-پیاده سازی توسط افراد غیرمتخصص بدون تجهیزات دقیق
نکته طلایی برای سازندگان مشهدی
اگر نقشه بر و کف شما با شماره پروانه شهرداری مشهد ثبت و مهر ناظر نداشته باشد،هرگونه عملیات بعدی (فونداسیون یا دیوارچینی)می تواند از سوی ناحیه شهرداری متوقف شود.همیشه قبل از بتن ریزی،تاییدیه ناظر و کارشناس نقشه بردار را دریافت کنید.
سوالات متداول
1-آیا بر و کف برای همه املاک مشهد الزامی است؟
بله،بدون اجرای دقیق بر و کف،پروانه ساخت معتبر نیست و شهرداری اجازه شروع کار نمی دهد.
2-مدت زمان انجام بر و کف چقدر است؟
در پروژه های معمولی،از زمان برداشت تا تحویل نقشه نهایی 1 تا 2 روز کاری زمان نیاز دارد.
3-در چه مناطقی از مشهد حساسیت بیشتری وجود دارد؟
در مناطق مرکزی و پر تراکم مانند سناباد،سجاد،احمدآباد و کوهسنگی کنترل شهرداری زمان بر است.
مقایسه روش های اجرایی بر و کف
| مناسب برای | زمان اجرا | هزینه | دقت | روش |
| زمین های بزرگ | سریع | نسبتا بیشتر | بسیار بالا | با جی پی اس مولتی فرکانسه |
| ساختمان های شهری | یک روزه | متوسط | بسیار دقیق | با دوربین توتال استیشن |
| پروژه های موقت و روستایی | سریع | ارزان | کم | دستی(سنتی) |
نتیجه گیری
پیاده سازی درست بر و کف ساختمان،پایه هر پروژه موفق در مشهد است.اگر این مرحله توسط متخصصان نقشه برداری با تجهیزات دقیق و شناخت ضوابط شهرداری انجام شود،شما از دردسرهای احتمالی مثل توقف پروژه،اصلاحی یا آب افتادگی معبر در امان خواهید بود.
دعوت به همکاری
اگر در حال شروع ساخت و ساز در مشهد هستید و به دنبال تیمی حرفه ای برای نقشه برداری و پیاده سازی بر و کف می گردید،با ما تماس بگیرید.
گروه مهندسی رضوی با بیش از 21 سال تجربه در پروژه های مشهد،آماده ارائه خدمات دقیق،سریع و مورد تایید شهرداری است.
